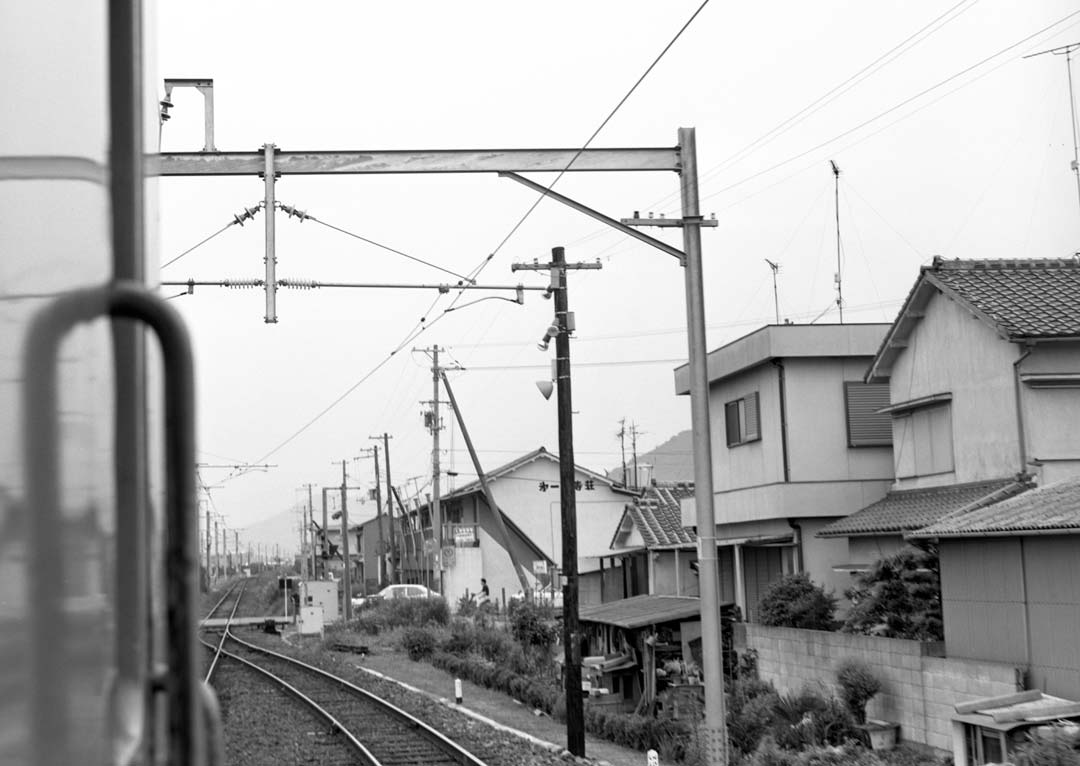

| 直接吊架方式で電化工事中の和歌山線 |
和歌山駅にて
本題に入る前にちょっと休憩？？ |
 |

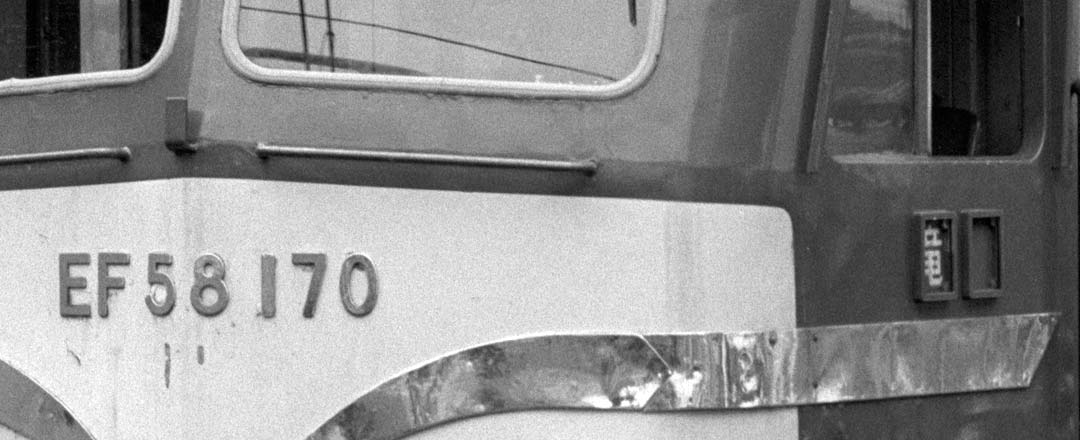

↑↓竜に華の「竜華機関区」
なかなかの中華的名称で珍しいと思った店主 |
 |
 |
| ↑でも豚鼻にHコムじゃぁなぁ～ |
 |

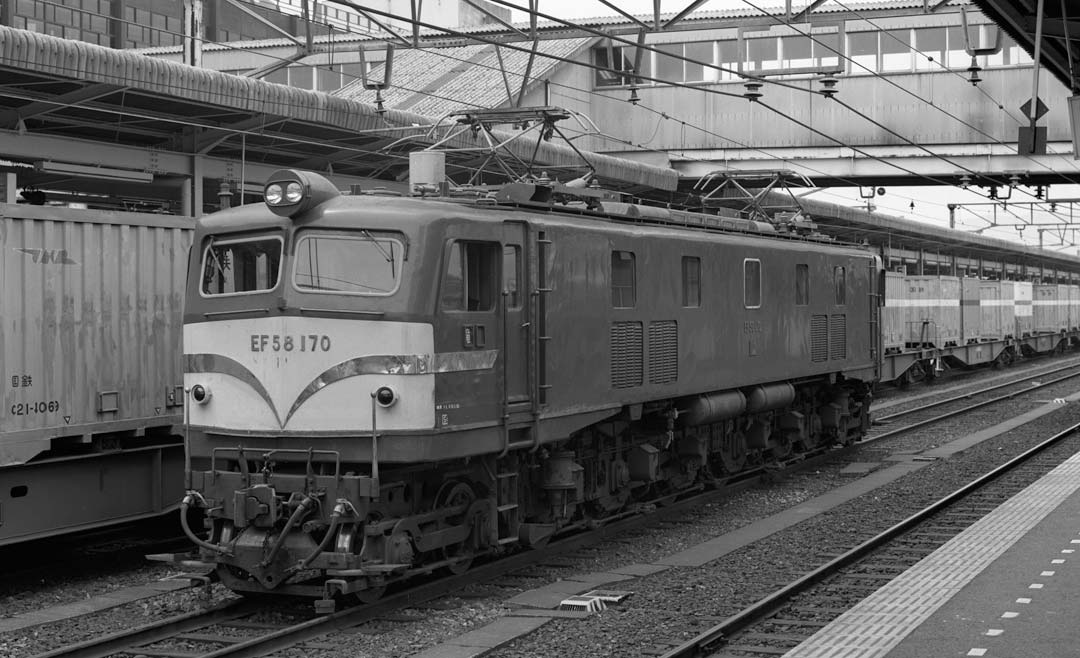

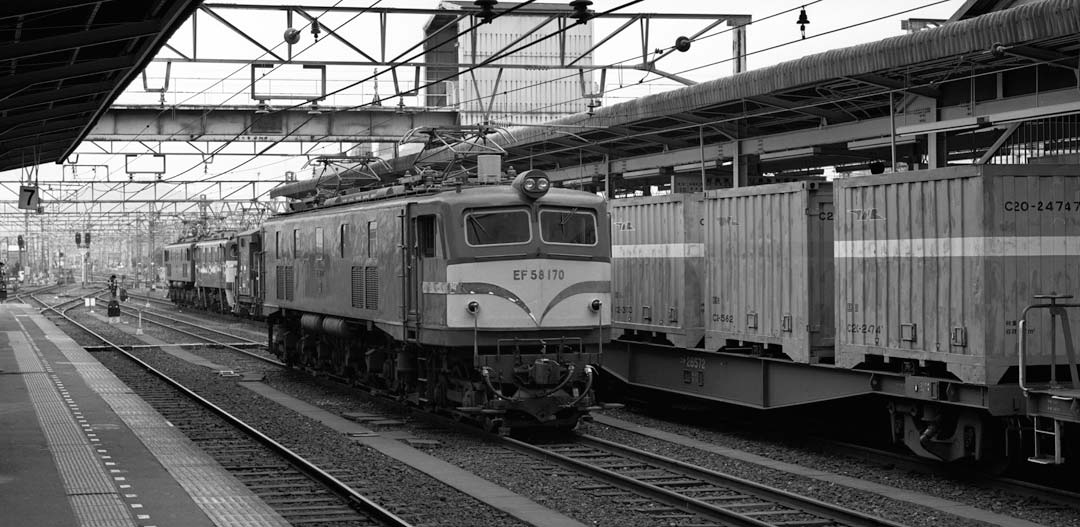

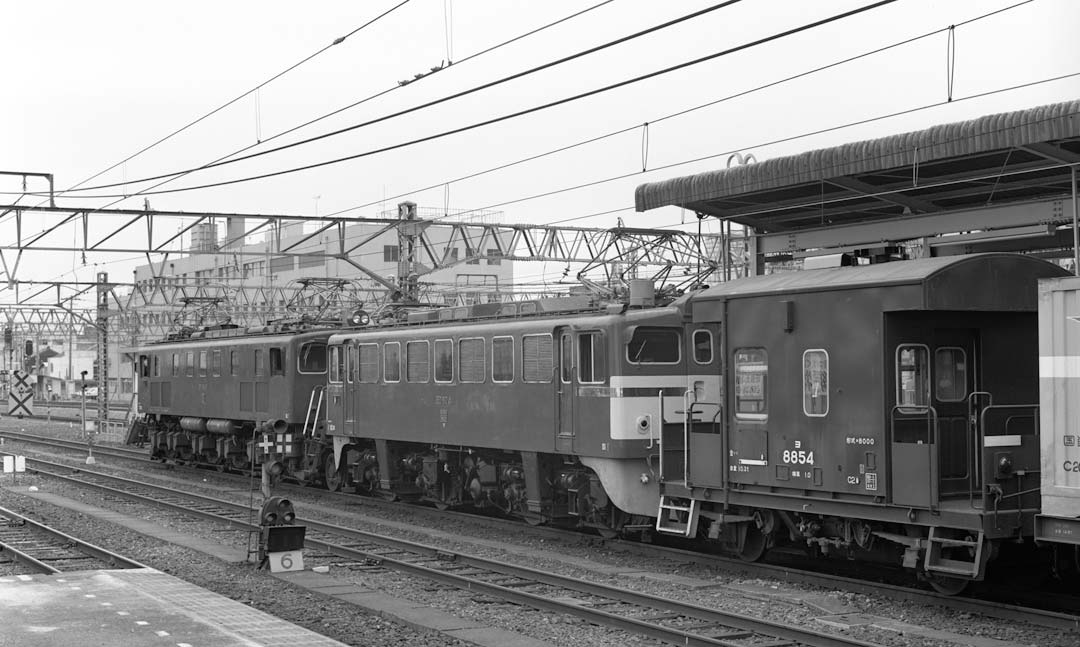

| ↑EF15 191 も豚鼻化されていた。 |
 |

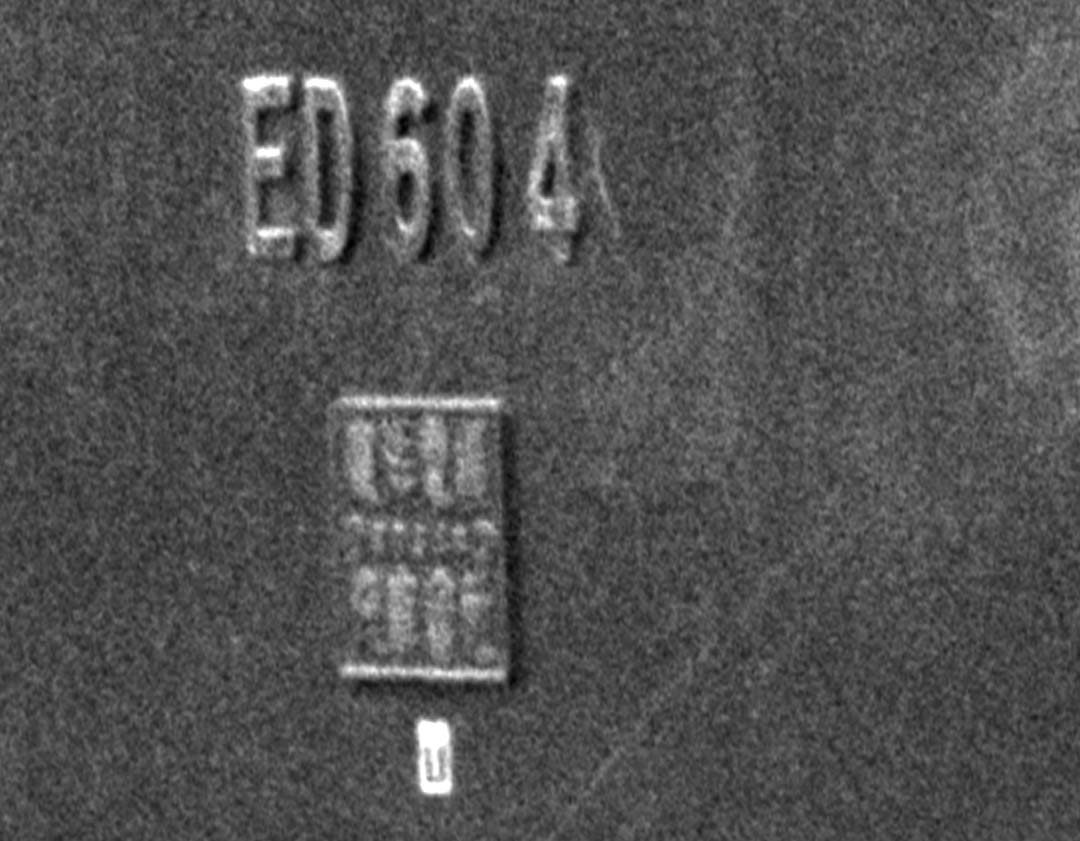

| ↑電気機器担当の東洋電機。傍系の東洋工機ではなく、汽車会社と組んだEF60形4号機の銘板拡大 |
 |

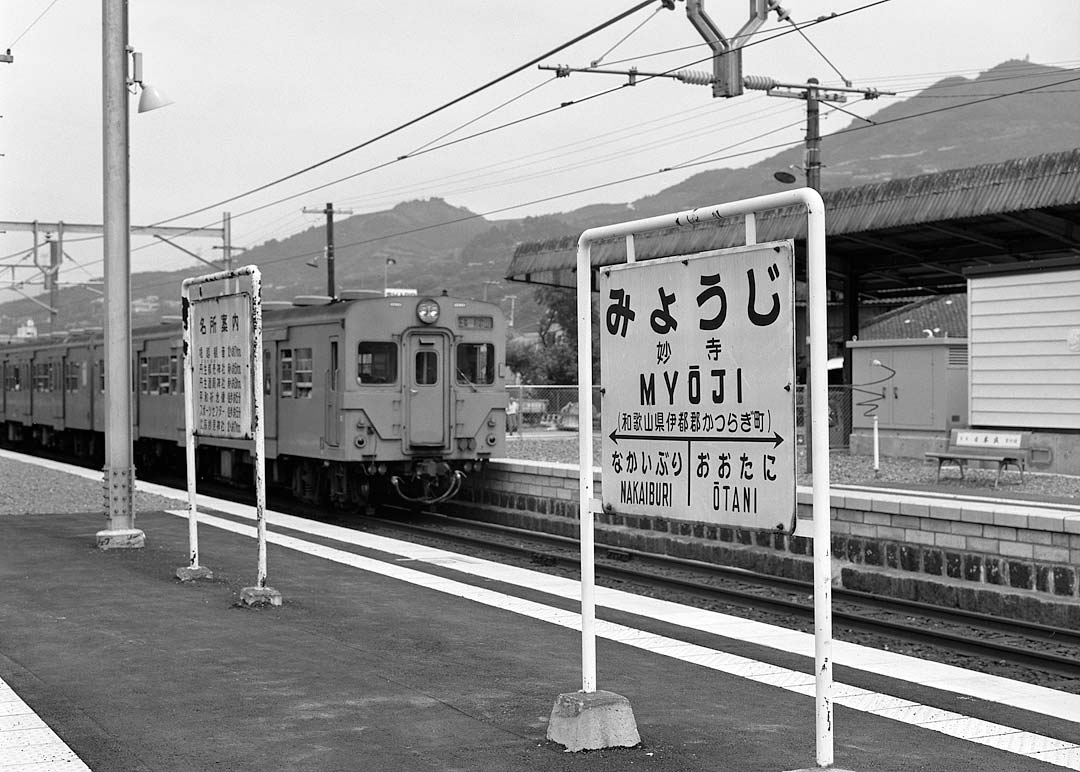

| ↑和歌山線キハ30系列4両編成 |
 |

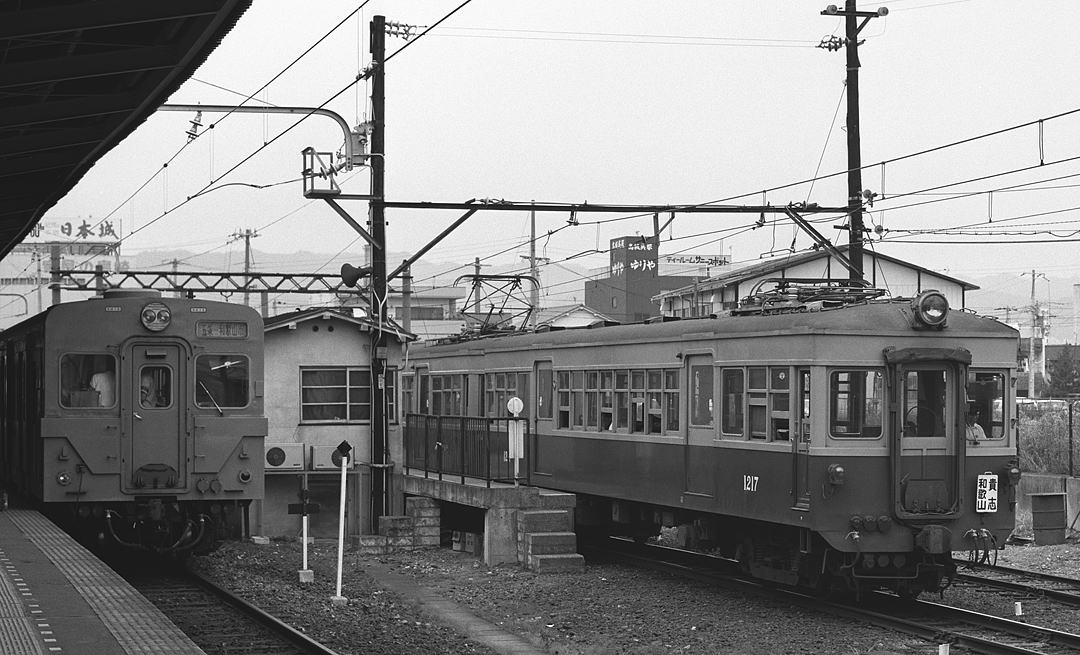

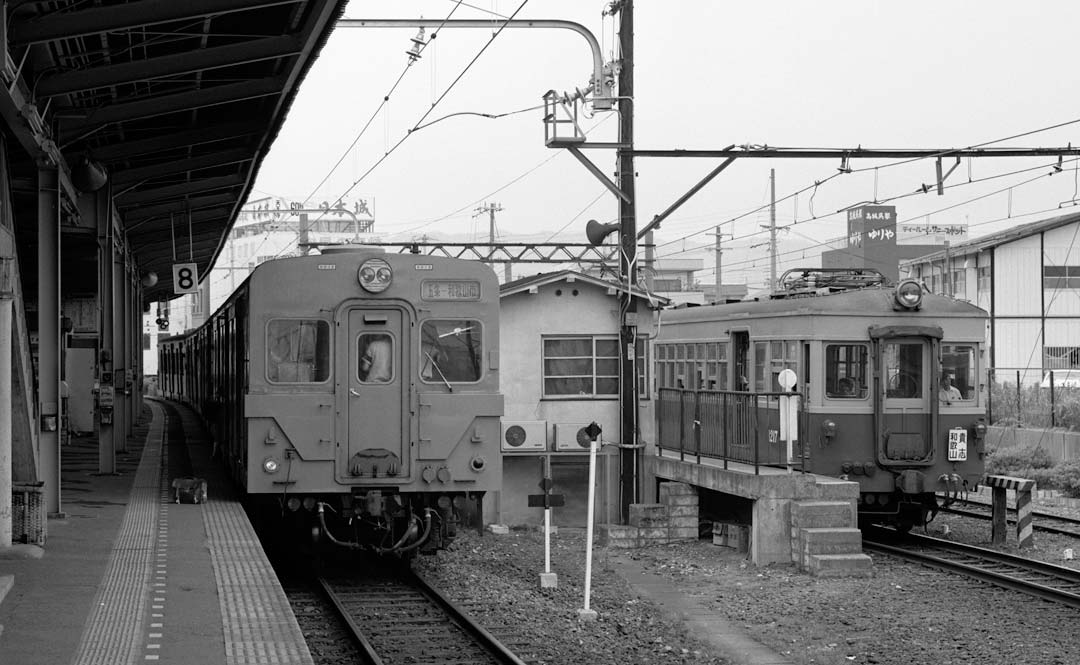

↑南海貴志川線モハ1217号パンを下ろしる。どうして？と思ったら

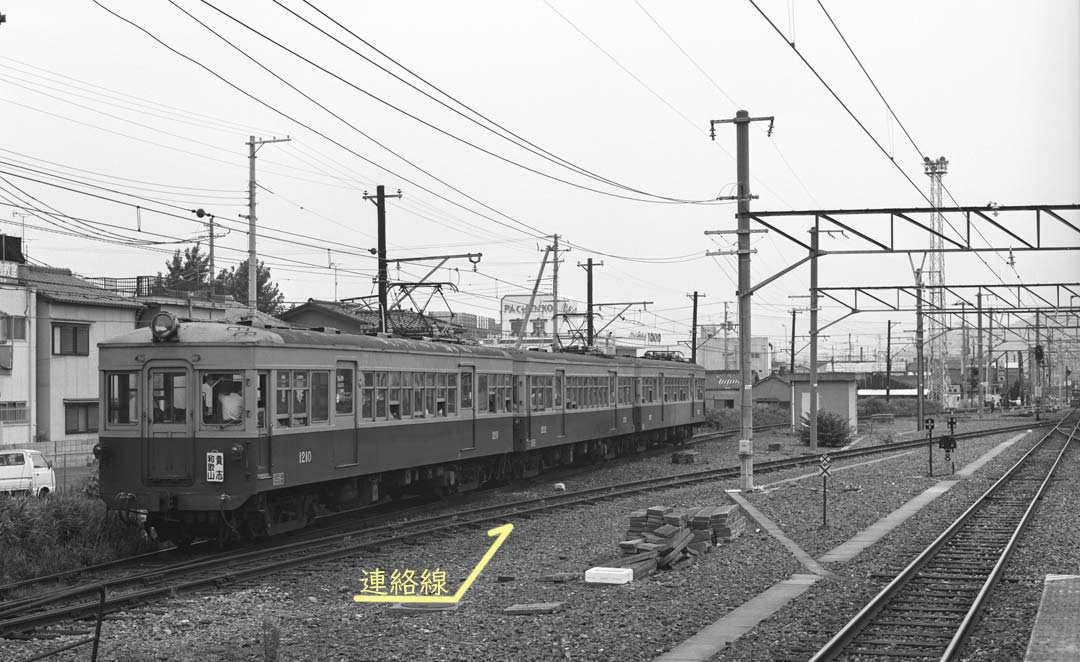

↓りゃりゃ～。オールM３両組成でTc扱い。そりゃ、そうや～ぁ |
 |
 |
 |

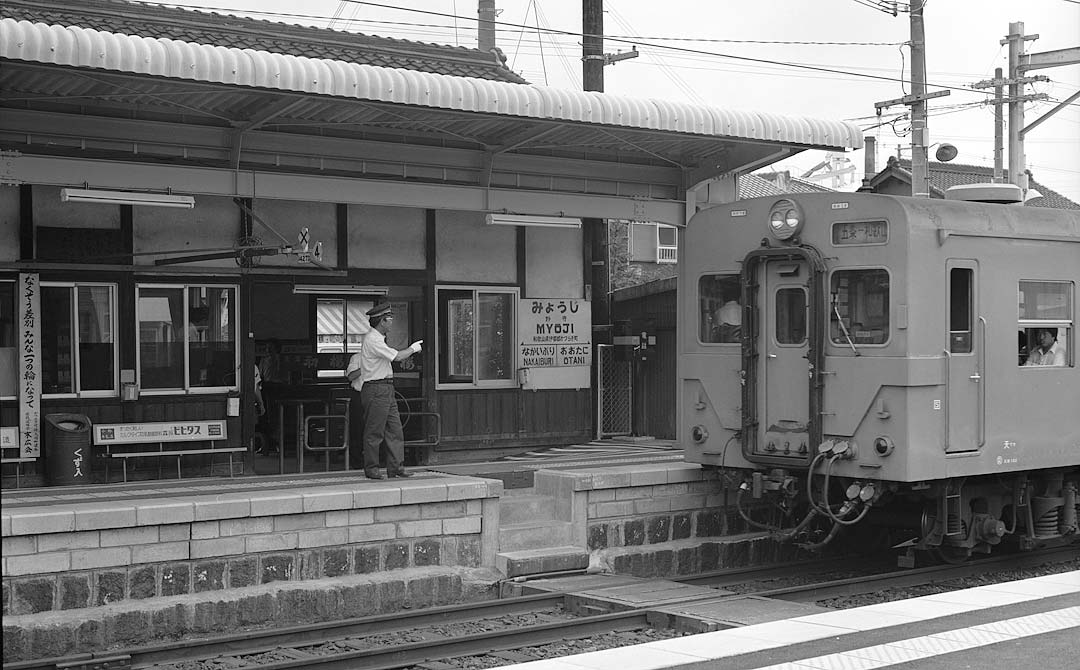

↑究極のホーム渡り通路も再整備。パタンと閉めればホームに。
有人駅だから出来る構造かな。 |
 |

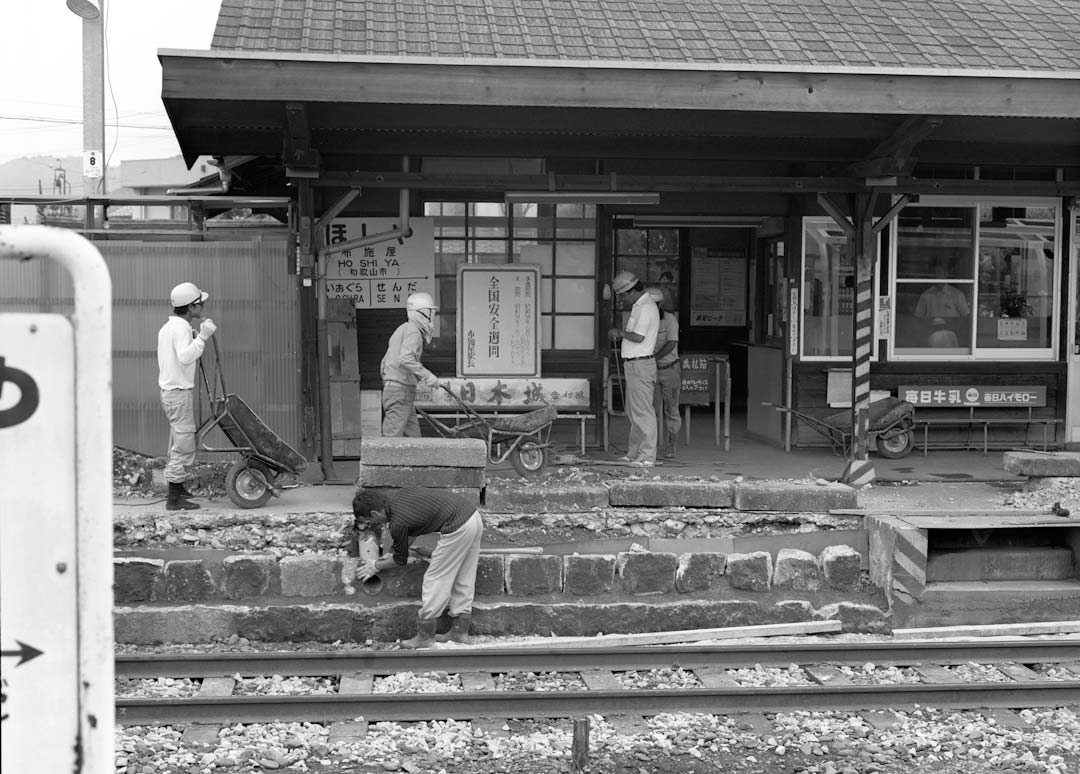

| ↑電車化による床面上昇に合わせる、ホームのかさ上げ工事も、4両編成長を最大に整備 |
 |

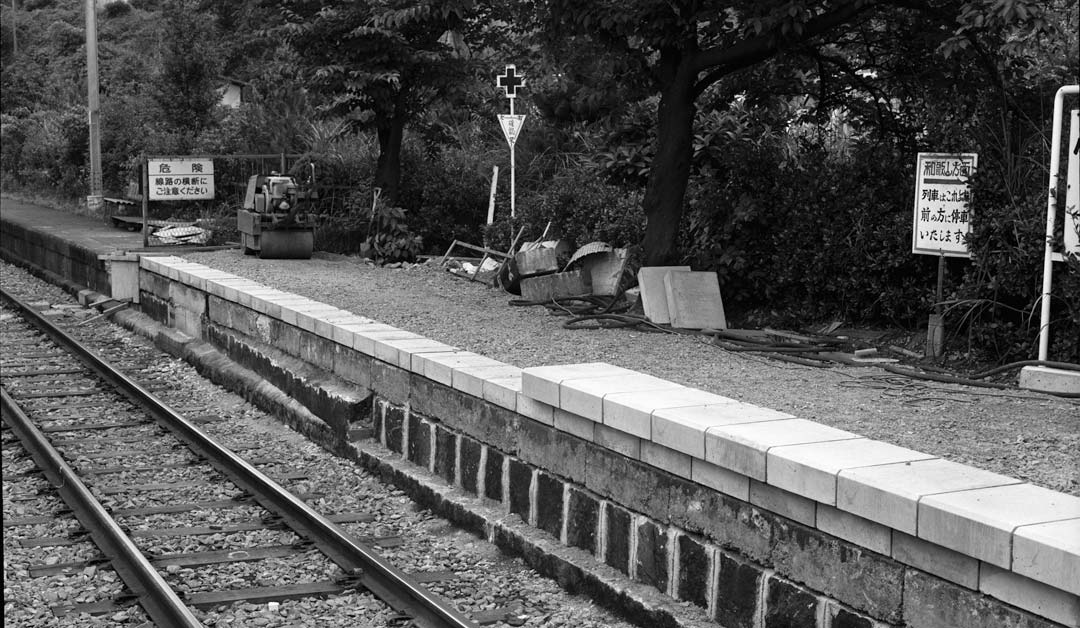

| ↑このホームは何回かさ上げ工事が行われたのだろう？ |
 |
財政難の国鉄が運転速度の低いローカル線用に開発した直接吊架方式
市内電車の架線が吊下点が１凸硬点なのに対し、左右も補助吊線を設け合計３箇所の凸凸凸硬点とし、硬点の角度を緩める工夫をした。
しかし、速度を上げれば、写真の図のように
（1） パンタの船体が硬点で衝撃を受ける
（2） 架線張力が弱いため、パンタの押上力による上下動の耐性が弱く、架線自体がバウンドする
（3） 離線のために、スパーク摩耗の可能性がある
等々もあって、時速は85km/hが上限とされた。上限なので、通常の運行速度はもっと低く設定されているはずですが、この区間の最高速度は知りません |
|
 |

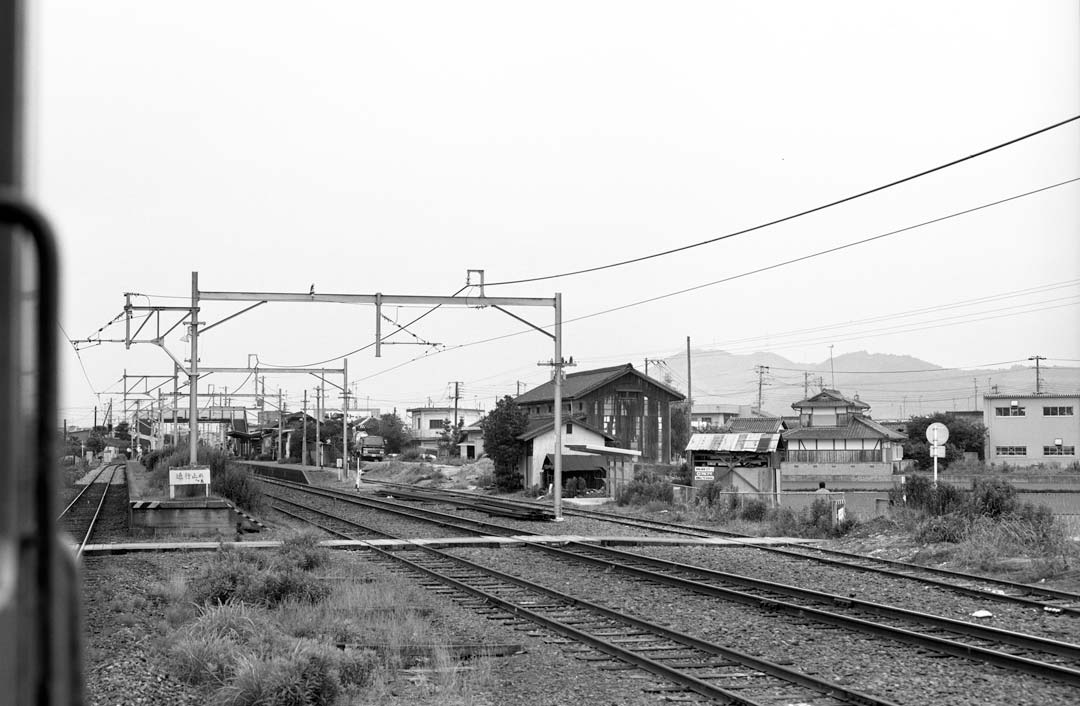

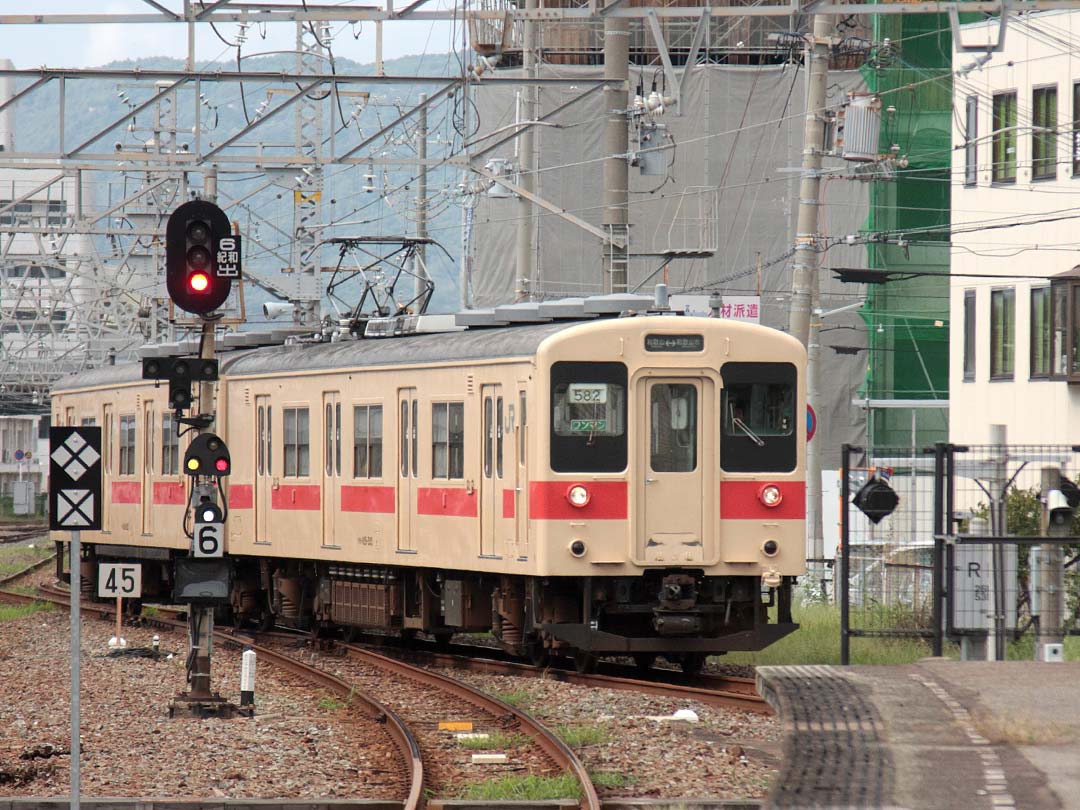

↑↓架線柱関係は亜鉛ドブ漬けのH形鋼を多用している。
↓H鋼ビームは撓みなどの計算上でで複線分、不足線分はたこ足で継ぎ足し技法
↓使用中止の線路は架線を張らない。中線はその後撤去
↓饋電線は単線だから１本。架線柱間のトロリーの垂下具合が判るでしょうか
この弛み(張力)では、パンタの上下激しく、高速運転は無理の助ですね。
ローカル線ですから。で、片付けるのは簡単ですが、余裕をもった架線構造に
変更するのには大変な金額がかりそうです。 |
|
 |
すいませんたったこれだけですが、記録と言うことで・・・。
昭和59年10月1日に電化開業となりました。 |
